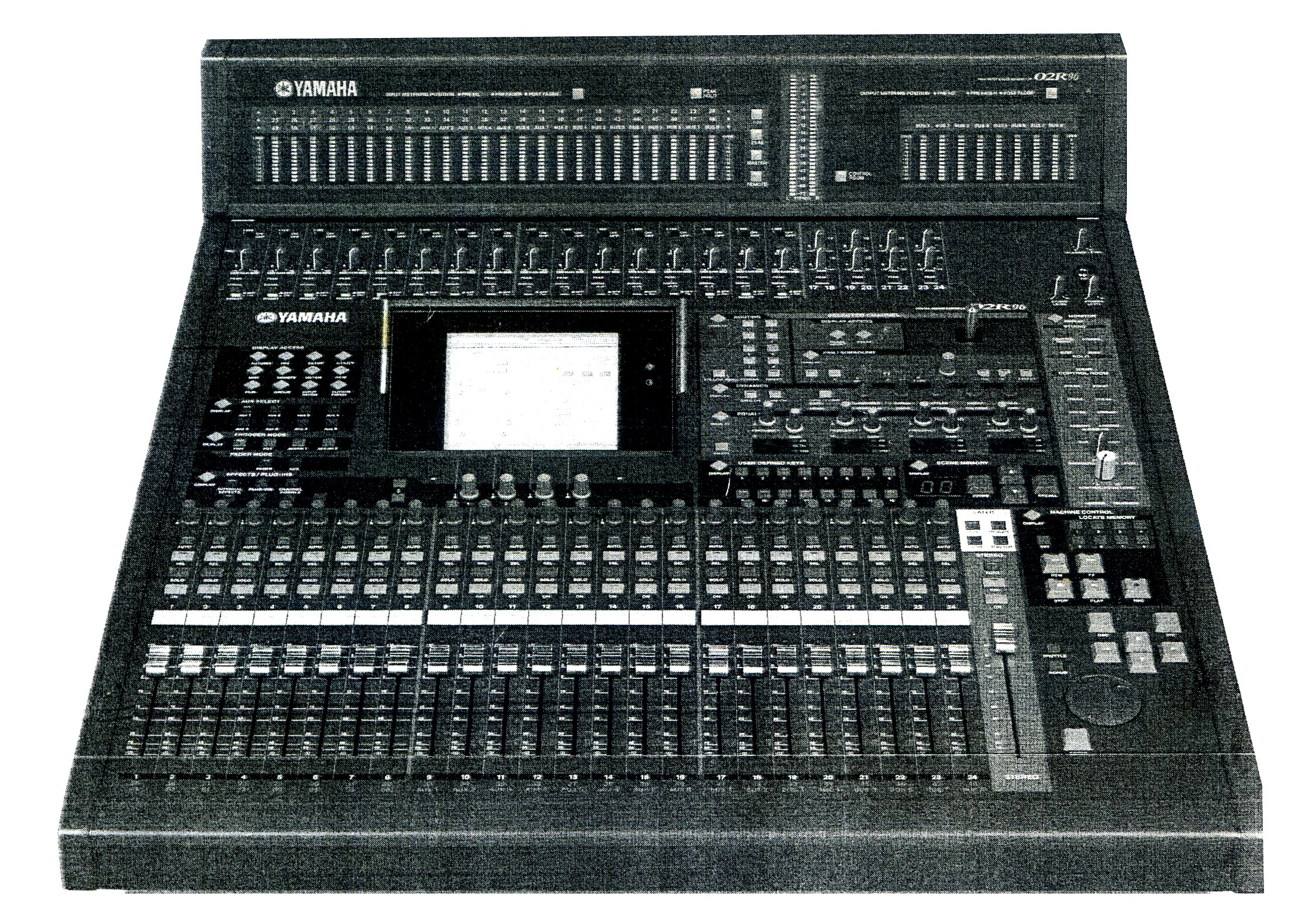

YAMAHA02R96数字调音台性能概述

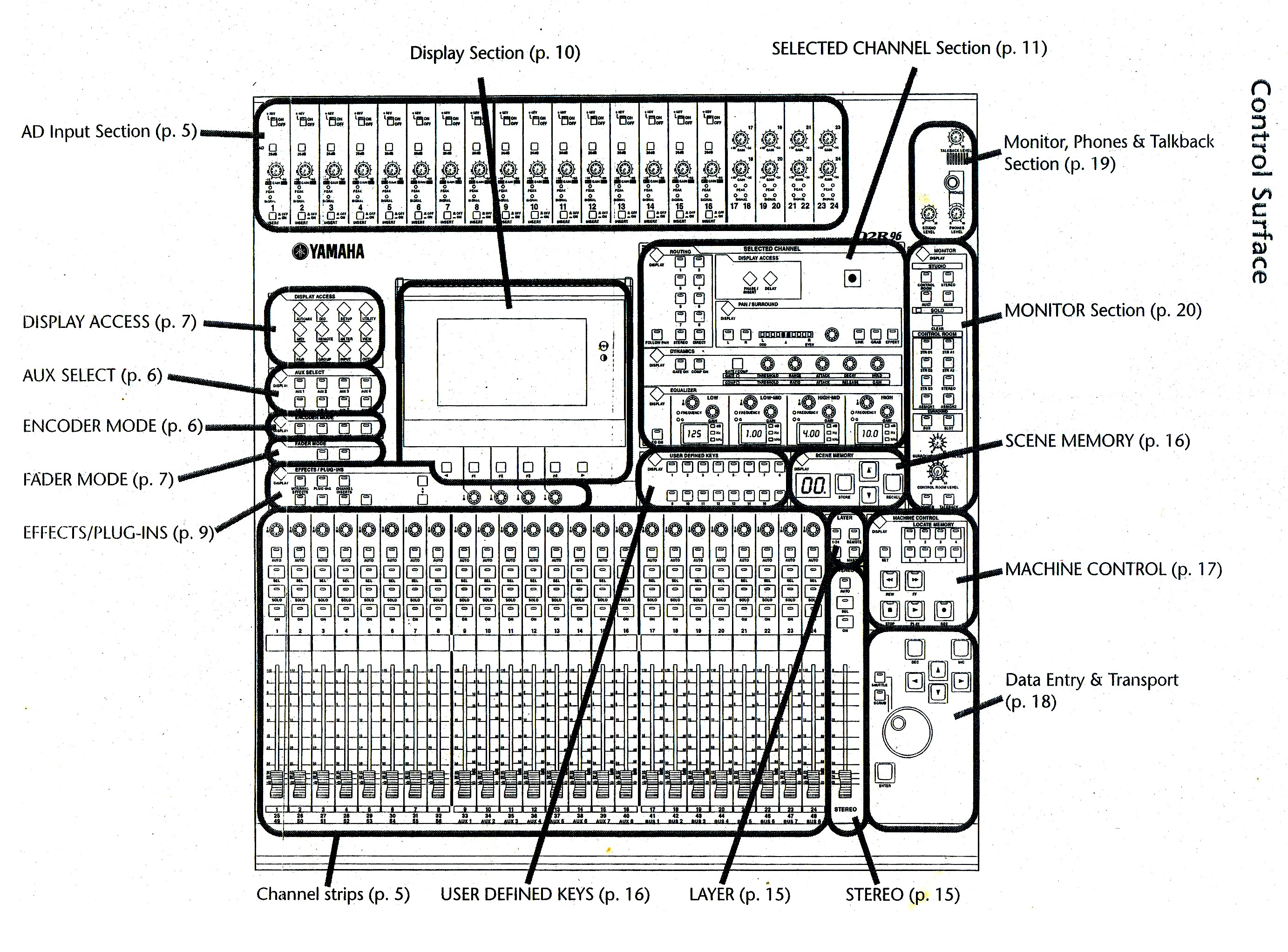

一．前面板图解

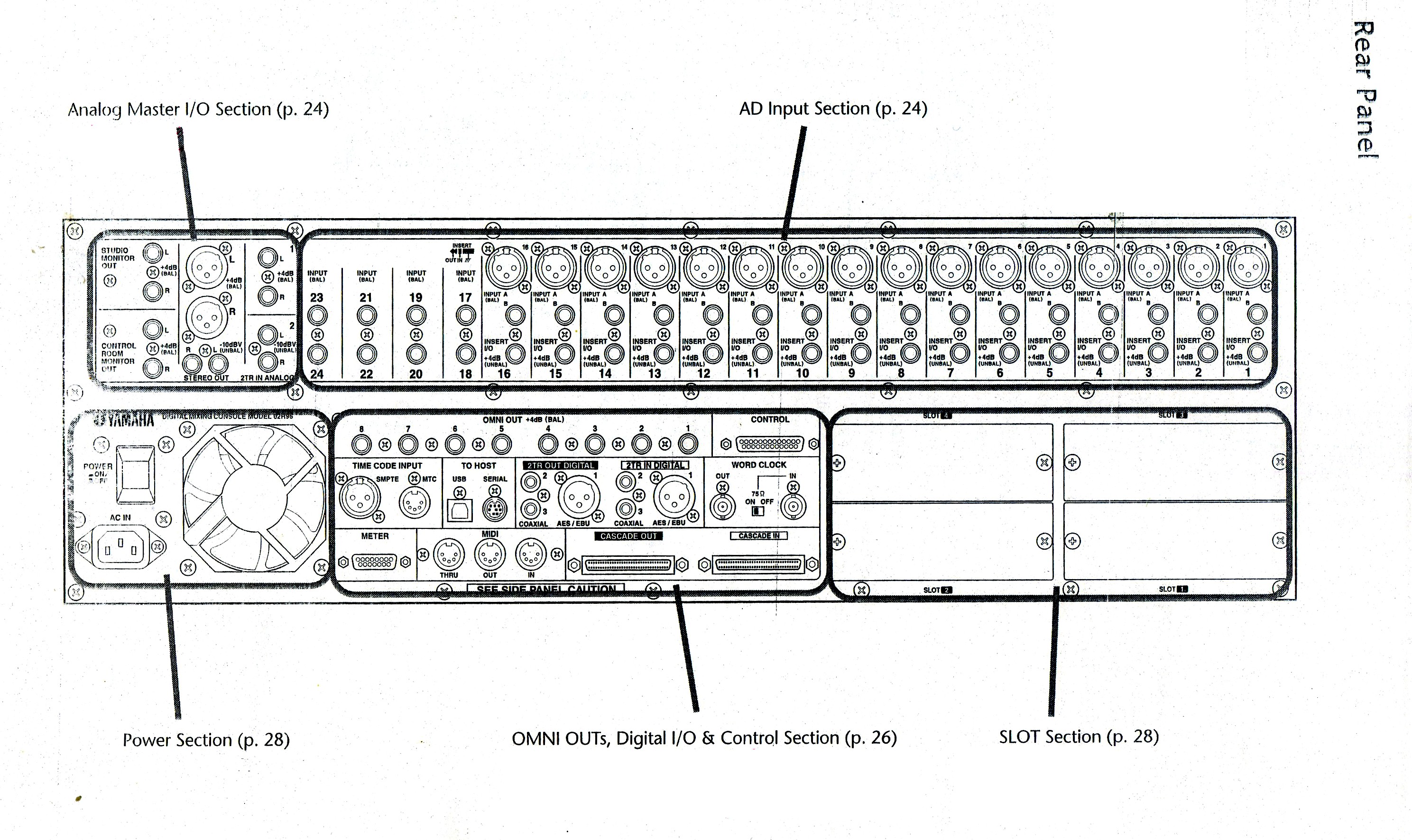

二．后面板图解

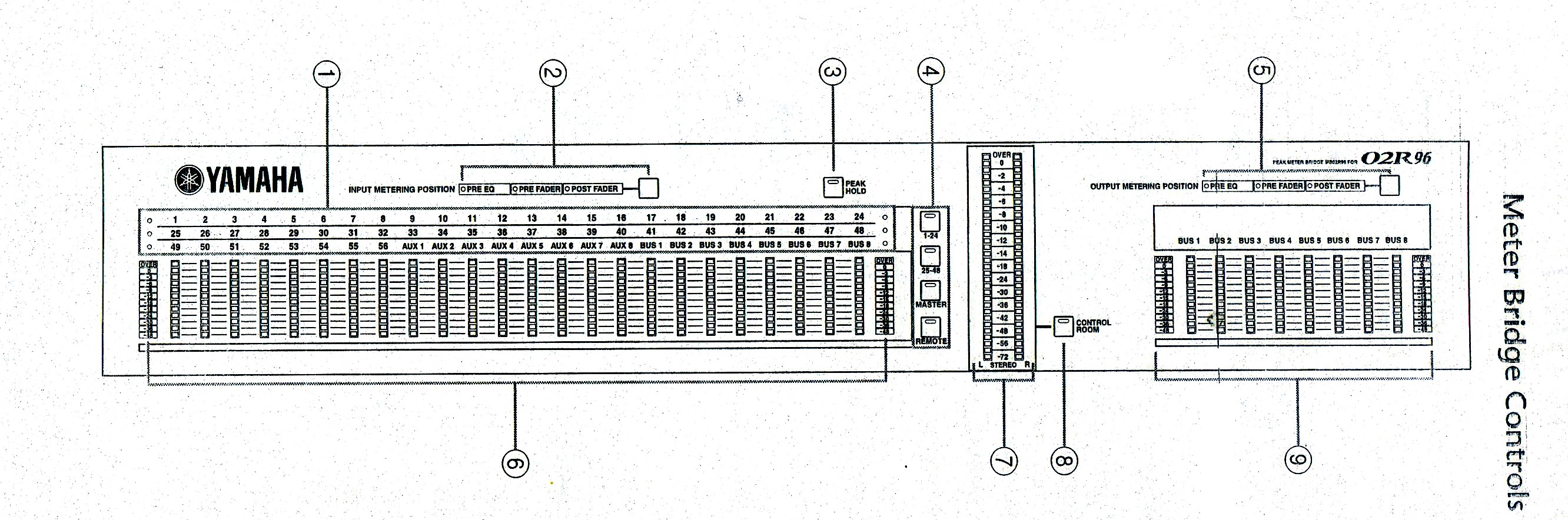

三．表桥图解





四．屏幕结构图解



五．性能概述

● 24路模拟输入（16路单声道，4路双声道）

● 24路数字输入（solt 1-3 ，每根光纤8个声道）

● 2TR模拟输入

● 2TR数字输入

● 2TR数字输出

●立体声模拟输出

● OMNI模拟全输出（Aux out / Bus out / ST out / Insert out）1-8插孔

● Aux输出1-8选择按钮

● Aux发送电平控制（Aux推子模式）

● Routing编组总线输出1-8选择按钮

● Bus1-Bus8编组总线1-8输出电平控制，Aux1-Aux8辅助总线1-8输出电平控制（Master层）

● 1-48通道的指定输入（input patch）

● D.输出1-48的输出路径（output patch）

● 控制方式：层---推子模式---通道



最新型数字调音台02R96，它继承了DM2000--24-bit 96kHz的特性，具有环绕声监听，Studio Manager和DAW控制，处理能力比02R强大5倍以上。
控制部分和用户接口都有很大加强，给用户操作模拟设备的感觉。面板上有24个100毫米行程的马达化推子，16个可定义的按键，供用户任意分配功能。 02R96具有56通道，全部是24-bit/96kHz规格，32-bit内部处理，内置大量32-bit立体声效果，能够同时使用4个效果器。支持多种输入输出格式，对DigiDesign ProTools, Steinberg's Nuendo及Emagic's Logic Audio（正在开发中）有特别的支持, 附带Yamaha Studio Manager软件，调音台的所有参数都可以通过电脑的图形介面控制。

无可比拟的24bit、96kHz处理能力
不象现今多数的数字调音台标榜支持96kHz的工作模式，但实际上是以Double Channel的方式来进行(因此原有的处理轨数可能会减少一半)，O2R96提供你完整而功能不减损的96kHz混音处理能力。
最大可同时处理56 channel、24bit / 96kHz的超高音质混音工作，加上內建四台支援96kHz的立体声效果器，并可以支持在环绕编辑下的音效处理功能。让你拥有无可比拟的音控能力。

各输入轨超高保真度的模拟前级扩大与控制功能
O2R96所有的的A/D、D/A转换器均采用最佳的24bit/96kHz转换元件，加上输入的模拟前级扩大采用与DM2000同级的元件，56个输入轨道与所有的输出通道均可透过內部的配线数字控制功能，任意加以设定与配置。而56个输入轨道均具备有四段全频率的数字均衡功能，加上各自独立的动态控制与噪声门(Noise Gate)功能，O2R96可以带给你绝佳的操控弹性与声音感受。

完整的环绕编辑功能
O2R96提供你5.1声道环绕编辑所需要的所有功能-包括相位控制摇杆、环绕监听设定等。具有128X128解析度的像位控制摇杆，让你在各轨道的环绕相位控制上得到无比平滑的感受，而完整的环绕监听包括中央声道的分离比例设定、各个输出回路(喇叭)的消音与力度衰减、环绕声道的输出指定、超低音管理功能、及各输出回路(喇叭)的延迟时音设定等，环绕编辑可以更精准而便利。

电脑的控制软件Studio Manager。
O2R96具备跨平台的Studio Manager控制软件，可以在Macintosh与Windows平台上执行，让你可以在个人电脑上，以形化的介面來直接操控O2R96上所有参数设定。

整合的DAW控制功能
O2R96原本便被设计成可与业界的主流数字录音工作站，如 Digidesign的Pro Tools或Steinberg的Nuendo等进行紧密的结合控制。比如混音控制、內部参数控制、录音播放控制与编辑輯等功能均可直接在O2R96上直接操控。而与另一个主流录音平台Emagic Logic Audio的操控介面也即将推出。
