设计师必知线阵列扬声器原理

线阵列是一种扬声器单元的阵列方式，它可以对声音进行良好的控制，并在产生反馈之前提供适当的增益。为了合理得当地使用线阵列扬声器，设计者必须明确扬声器设计和操作的一些基本原理。

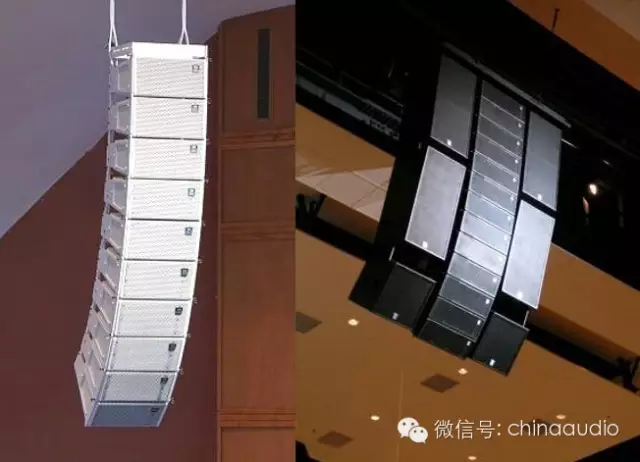

线阵列扬声器

早期的线阵列扬声器

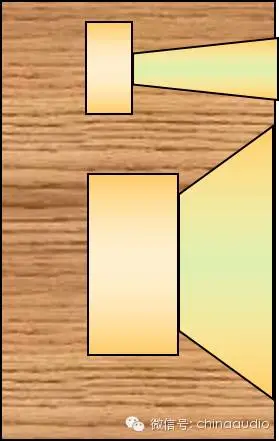

标准的扬声器结构

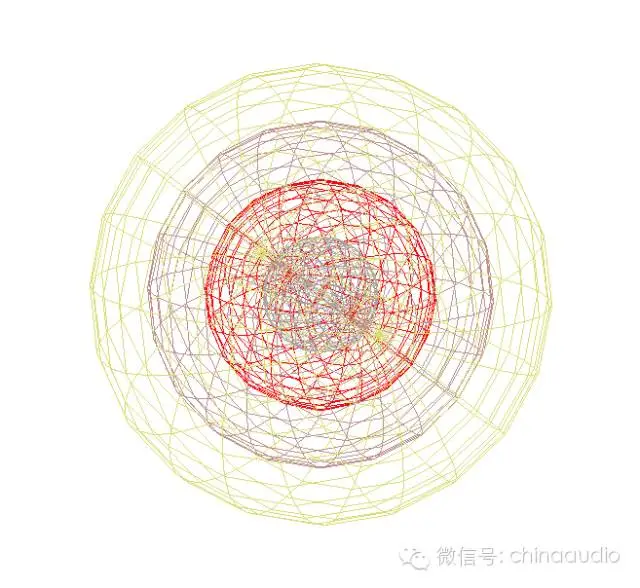

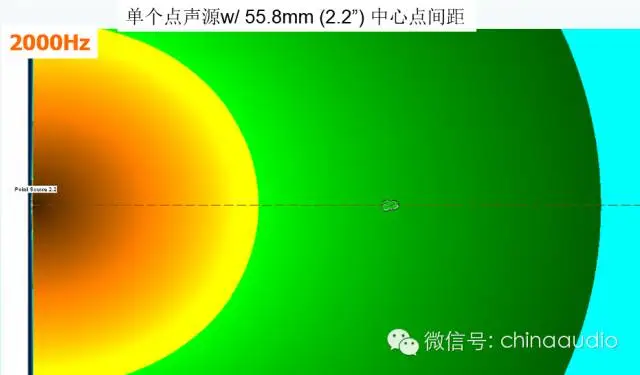

标准的扬声器是点声源，点声源的声学特性

• 球面波辐射

• 球状

• 声波传播以三维的方式进行

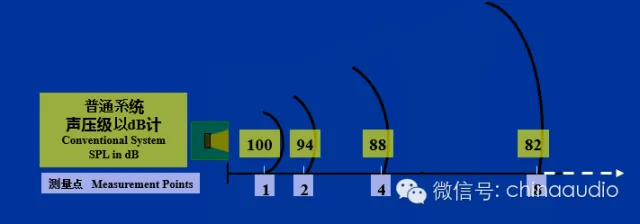

• 当距离增加一倍时，因为距离产生的损耗 = -6 dB

• 这就是所谓的平方反比定律

• 损耗dB = 20*LOG [Dft/3.28]

数学的基本原理

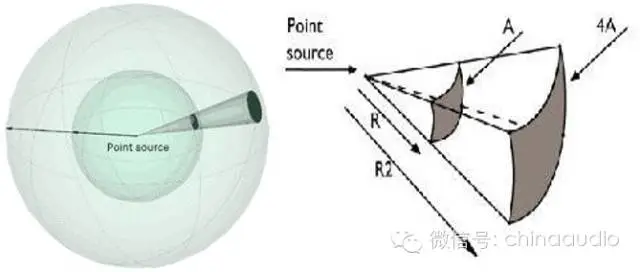

理论上的点声源：

2 X 半径 R = 4 X 面积

4 X 面积 = ¼ 能量, 或 6 dB 声压级损失

因此，平方反比定律为：距离每增加一倍损失6dB

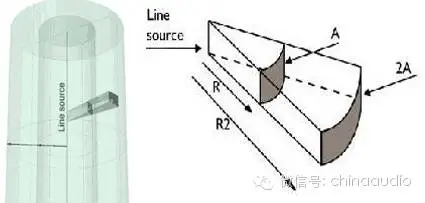

线阵列的特性

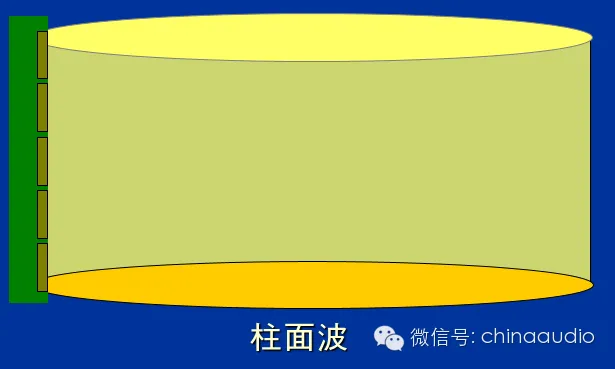

• 柱面波辐射：当距离每增加一倍时，距离所造成的损耗=-3dB，只适用于近场。

• 柱体= 纵向的

• 声波以二维的方式传播

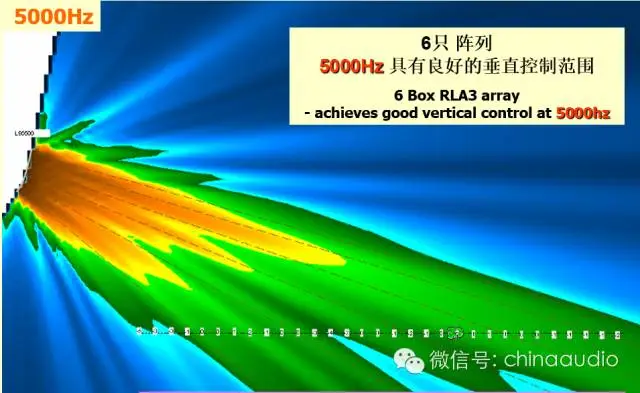

• 线阵列利用声波干涉原理（增强或减弱）来限制声波的辐射角度

数学的基本原理

线阵列系统

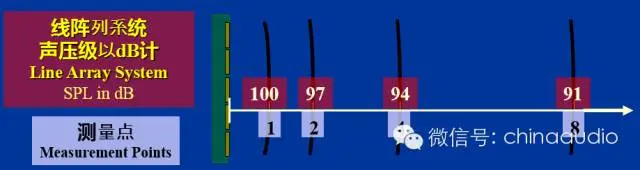

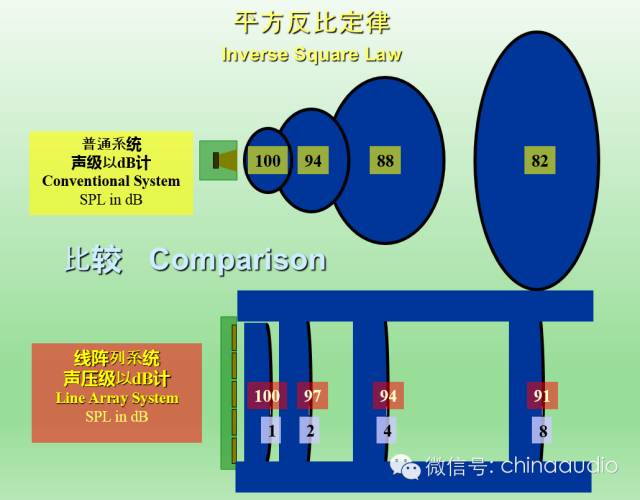

平方反比定律:

距离每增加一倍，距离引起的损耗=-3dB,只适用于近场

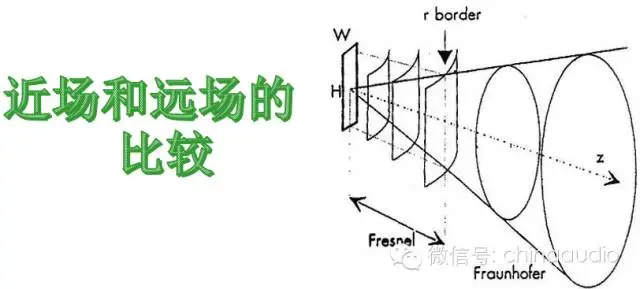

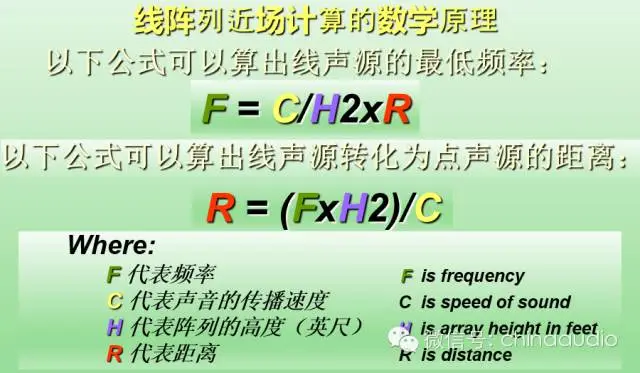

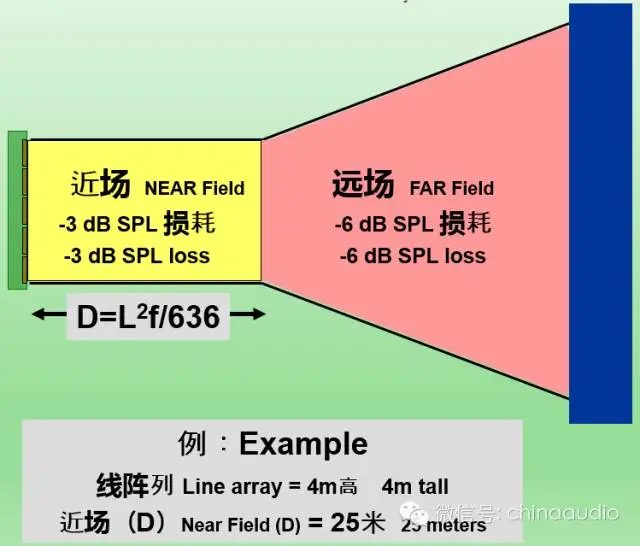

近场/远场的概念

一个设计者如何决定线阵列的近场或远端场呢？

所有有限线声源在一定距离后会转变为点声源，这是因为在远距离的听众看来，声源更像是一个点而不是线，把这个转变距离称作该线声源的临界距离.

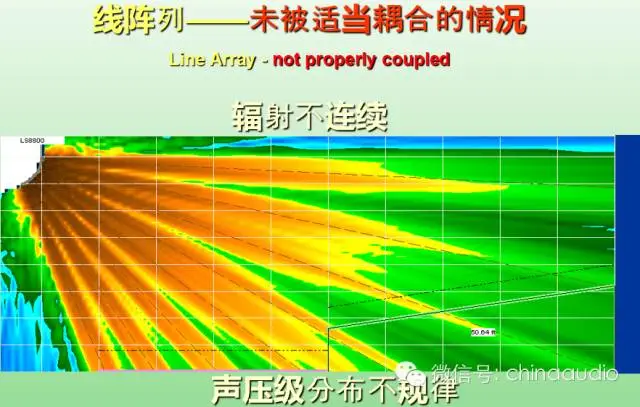

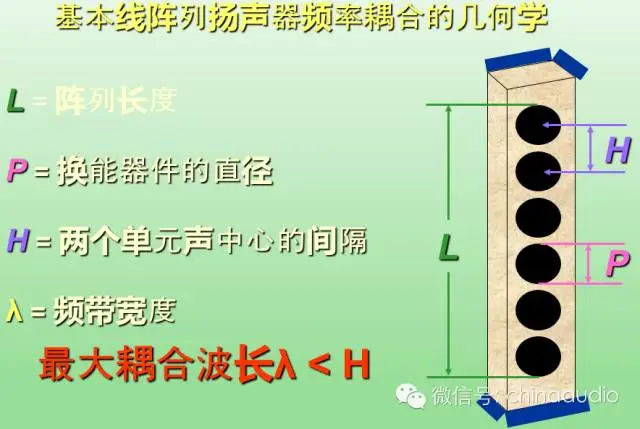

为了合理地耦合所有超过5kHz的频率，换能器件必须小于2.67”（170px）。这对实际设计来说是完全不现实的。线阵列如果建立在一堆简易扬声驱动单元的堆砌上，是不可能在高频下作为线声源使用的 。

投射距离

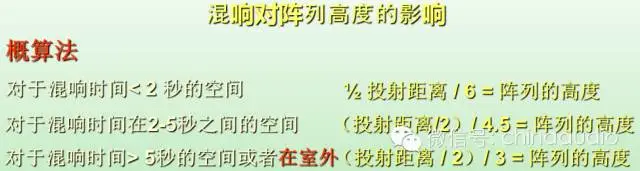

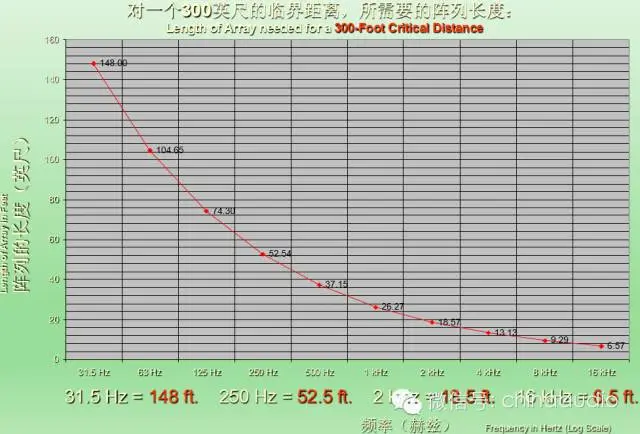

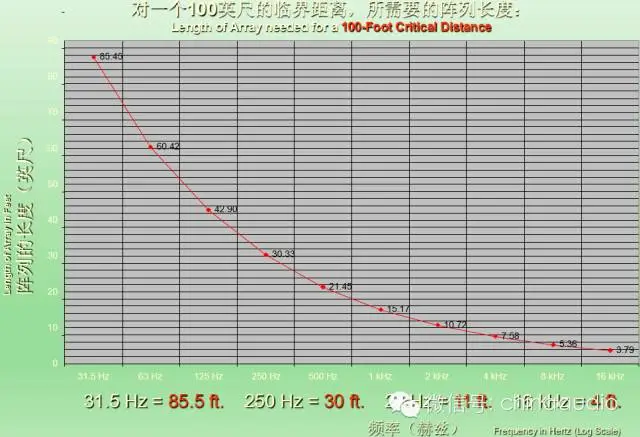

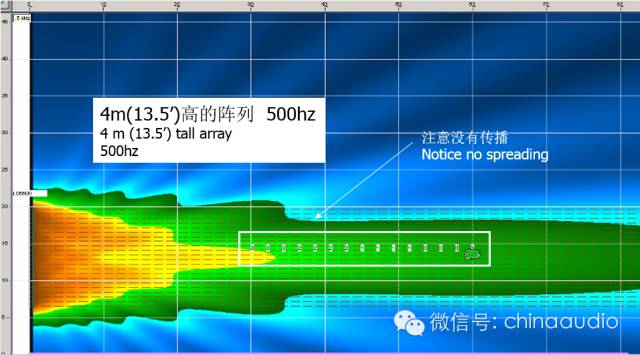

如何决定必要的阵列高度

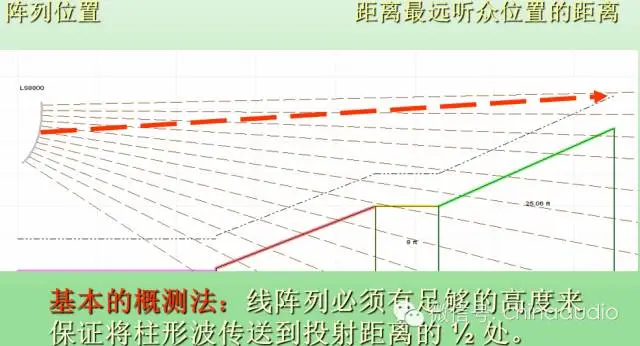

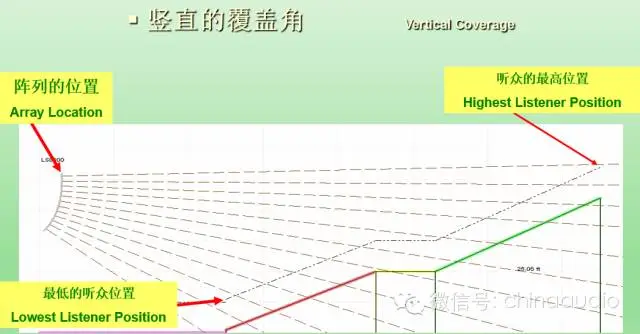

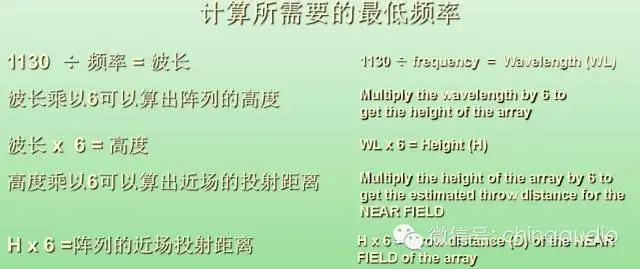

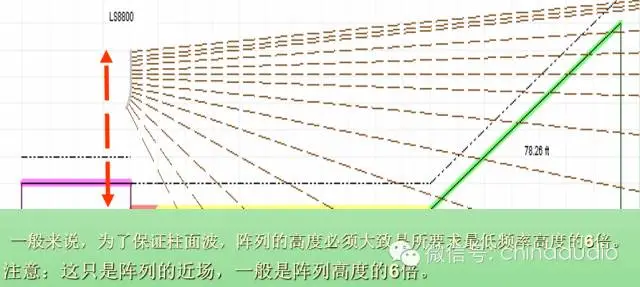

如何估计一个线阵列的投射距离

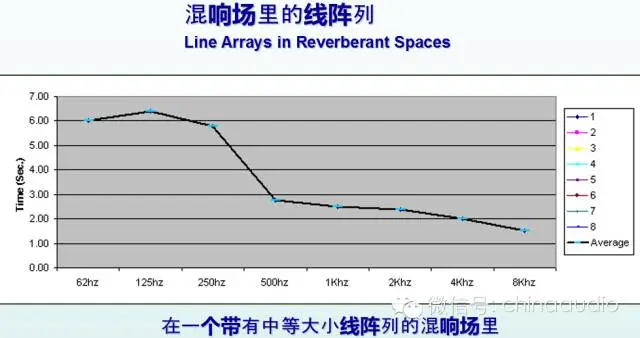

混响场下的线阵列

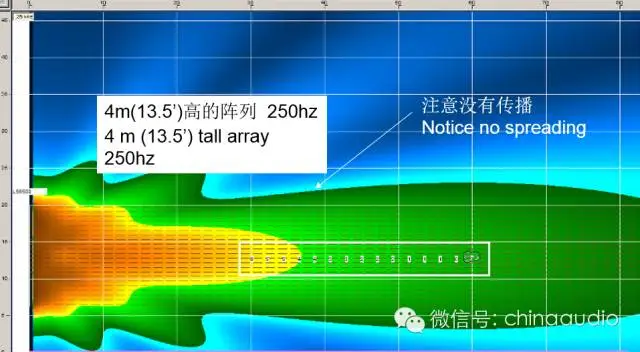

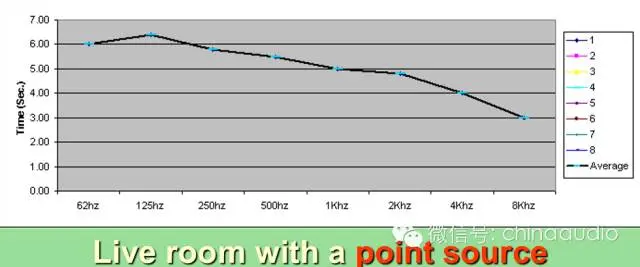

实际的和估算的混响时间（RT60），混响时间是用点声源进行测量和估计的，对线阵列扬声系统而言，保持其低频性能的稳定性是很重要的，以上观点在混响场中尤为重要。

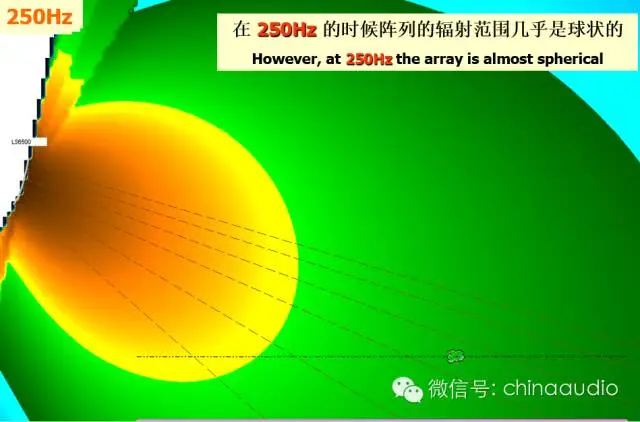

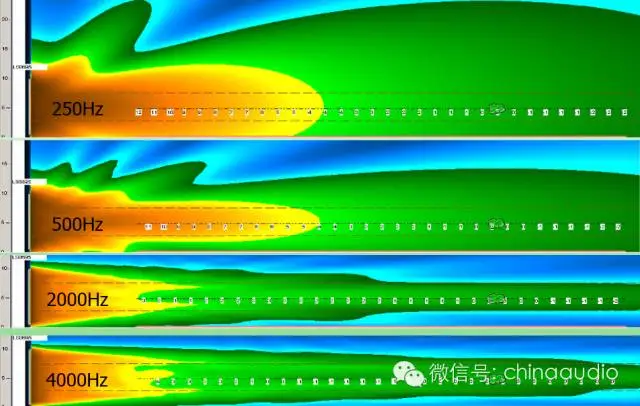

一个真正担心的问题 — 不平衡的混响声

如果柱面波的传播只有在高频的时候被控制— 那么产生”估算的RT60“ 的声音能量也只能影响高频，整个房间听起来会“嗡嗡”作响。

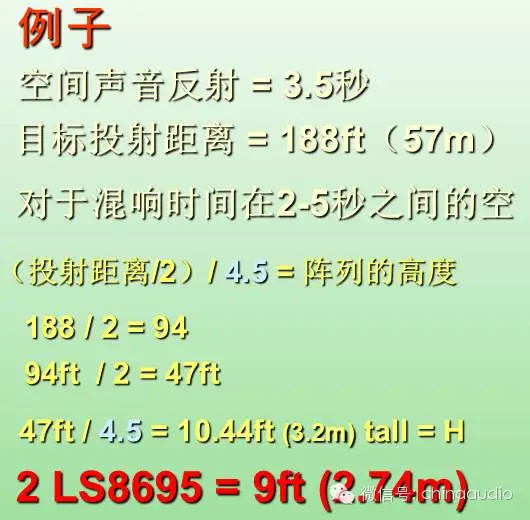

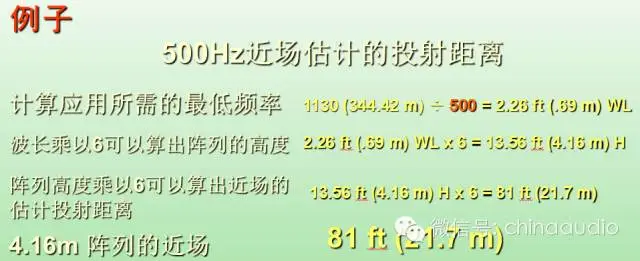

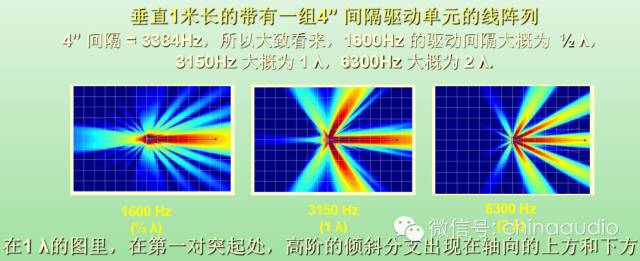

举例说明：

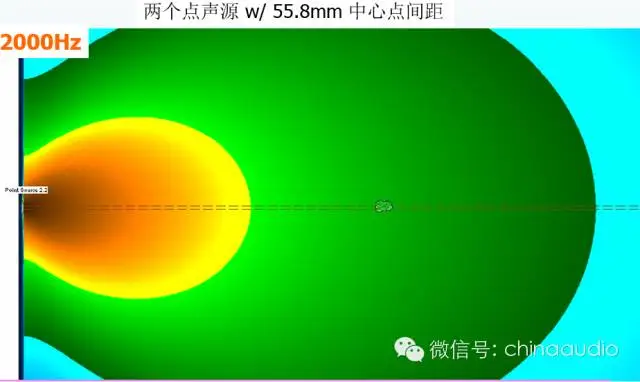

注意事项：阵列的中心点必须保持足够近的距离，来保证高的一致性。这取决于应用。

建立一个线声源
